fidata HFAS1XSG20 Signature(签名版)搭载了4块专为音响设计的X-Cluster SSD固态硬盘,容量2T(以前的是1T版本),其内部结构、零部件、电源、外观等工艺超越了之前的型号,成为目前高清数字网络音乐服务器 顶极的产品。

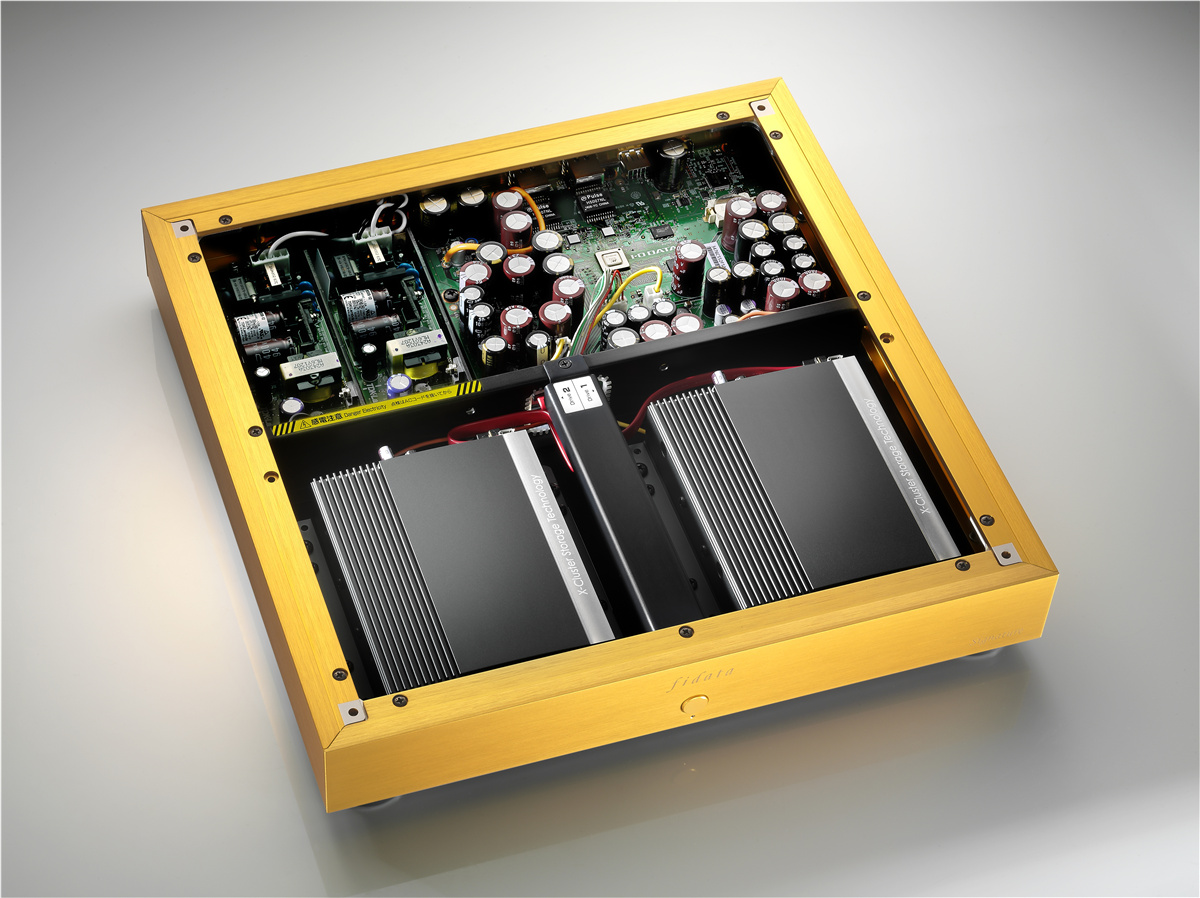

从内部图中可以看见储存区与电路区被区分开来。⽽左上⾓的两组开关电源也与右⽅电路板区分开。甚⾄电路板中⼜区分成三块,可⾒其设计就是彻底实⾏隔离。另外可见箱体四个角落采⽤称为「先留め」的特殊连接⽅式。
在电源的部分,原先设计⼈员依照传统NAS设计⽅式只使⽤⼀组电源。后来以「每个电路是否必须要有独立电源?」进⾏实验之后, 终才决定使⽤两组电源,⼀组专⾨供应储存设备,⼀组则负责系统电路板等其他部分。您可以发现fidata设计产品不是胡乱堆料,⽽是⼀步步验证,有效果才使⽤。这两组50⽡交换式电源是TDK Lambda所制造,这是TDK集团中专门⽣产交换式电源的公司。电路板的部分则实施区域隔离,分为系统⽤电源、系统区、硬盘⽤电源三区,防⽌各部分互相影响。还实施⼀点接地,焊接于底座钢板,进⼀步降低噪声。元件使⽤上,采⽤⾳响级电容不稀奇,振荡器更是采⽤25MHz的低相位噪声震荡器,能够抑制时脉抖动,增加网络传送精度。
关键的储存,fidata都是使⽤三星850EVO 500GB型的硬盘作为存放装置,这是经过各硬盘各容量试听比较之后才选⽤的型号。对计算机市场有点概念的都知道,三星挟着其存储器颗粒龙头制造商的地位,⾃⼰⼜⽣产SSD固态硬盘。如果有⾜够的预算,三星的固态硬盘就是 好的选择。
